Serie GTBD

Giunti elastici a tasselli GTBD con spaziatore, un mozzo ha l’alloggiamento per bussola preforata inseribile dall’interno o dall’esterno.

• Il distanziale è realizzato in acciaio nella lunghezza richiesta dal cliente.
• I tasselli a forma circolare assorbono gli urti e vibrazioni.
• I semigiunti accoppiati si autocentrano grazie alla forma circolare dei tasselli.
• I denti dei semigiunti vengono lavorati di fresatura per diminuire le spinte assiali, e rendere la superficie di contatto fra dente e tassello più regolare per garantire una maggior durata nel tempo dei tasselli.
• I mozzi rigidi sono realizzati in acciaio.
• I giunti vengono forniti lavorati di foro e cava

La tabella indica alcune modelli, ma disponiamo di centinaia di combinazioni, contatta il ns ufficio per la selezione del giunto.

Si possono realizzare soluzioni personalizzate.

Tolleranze fori standard H 7. I codici (-E ) tolleranza F7. I codici (-D) tolleranze  F6

• Le caratteristiche e le dimensioni contenute in questo catalogo possono essere variate senza preavviso.
• Equilibratura standard dalla taglia 127, a richiesta anche su taglie 114 e 120

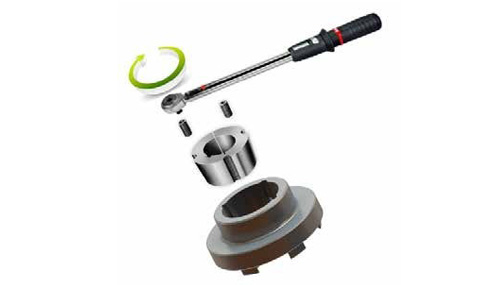

• Dimensioni e caratteristiche bussola vedere BUSSOLE PREFORATE
• Per la scelta del giunto e/o applicazioni particolari, Vi consigliamo di contattare il nostro ufficio tecnico tecnico@meccanicacouplings.it

ISTRUZIONI DI MONTAGGIO incluse nel pacco, in caso di necessità contattate il nostro ufficio tecnico per una copia in caso di necessità
